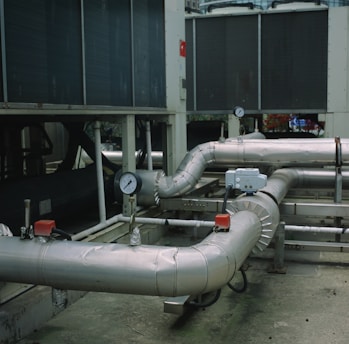

Documentos de projeto em sistemas de piping (P&ID, isométricos, listas e especificações)

Introdução

A engenharia de tubulações industriais é sustentada por uma base documental rigorosa.
Cada projeto é construído sobre documentos técnicos integrados, que vão desde o P&ID (Piping and Instrumentation Diagram) — o cérebro lógico do sistema — até os isométricos de fabricação, listas de materiais e especificações de projeto e montagem.

Esses documentos formam a chamada cadeia hierárquica de projeto (Hierarchy of Design Documents), e seu domínio é essencial para qualquer engenheiro projetista que deseja garantir segurança, rastreabilidade e eficiência construtiva.

Segundo o Piping Handbook:

“A precisão e a consistência dos documentos de projeto determinam a qualidade final da instalação. Um erro em uma linha de P&ID pode repercutir em dezenas de pontos de falha no campo.”

1. A hierarquia dos documentos de projeto

O desenvolvimento de um sistema de tubulação segue uma sequência lógica de documentos, que evolui do conceitual ao detalhado:

Etapa Documento principal Finalidade 1️⃣ Concepção System Flow Diagram (SFD) Define fluxos de processo e interligações principais 2️⃣ Engenharia básica P&ID (Piping & Instrumentation Diagram) Mostra a lógica funcional e os controles 3️⃣ Engenharia de detalhe Isométricos, ortográficos e 3D CAD Define rotas físicas e detalhes construtivos 4️⃣ Suprimentos e construção Listas, especificações e spool sheets Conduzem a fabricação, montagem e inspeção

Essa hierarquia garante que todas as etapas — do cálculo ao comissionamento — sejam consistentes e documentadas conforme os códigos ASME e API aplicáveis.

2. P&ID (Piping and Instrumentation Diagram)

2.1. Função e importância

O P&ID é o documento central de um sistema de tubulação.
Ele representa graficamente as interligações entre equipamentos, válvulas, instrumentos e linhas de processo, mostrando como o sistema funciona e é controlado.

Conforme o Piping Handbook – Cap. B1.9:

“O P&ID fornece um diagrama esquemático que mostra os relacionamentos funcionais entre os componentes do sistema. Ele também serve de base para as demais documentações de construção e operação.”

2.2. O que deve constar em um P&ID

Elemento Descrição Equipamentos mecânicos Bombas, tanques, trocadores, vasos Válvulas de processo Gaveta, globo, esfera, retenção, controle Instrumentos e malhas de controle Transmissores, controladores, indicadores Linhas de processo Tubulações com identificação, sentido de fluxo Vents e drains Linhas de purga e drenagem Reduções e expansões Mudanças de diâmetro (swages, reducers) Identificação Tags de equipamentos, válvulas e instrumentos Interconexões Ligações com outros sistemas e subsistemas Legenda Símbolos e códigos conforme ISA S5.1

2.3. O que não deve constar

• Detalhes construtivos (flanges, curvas, tês);

• Dados de temperatura/pressão;

• Dimensões;

• Tubos instrumentais;

• Detalhes elétricos.

📘 Referência: Piping Handbook, Table B1.3 – Topics Covered: P&ID.

3. Fluxogramas de processo (PFD e SFD)

Antes do P&ID, o projeto nasce com o System Flow Diagram (SFD) ou Process Flow Diagram (PFD).
Eles descrevem o que o sistema faz, enquanto o P&ID mostra como ele faz.

Esses fluxogramas incluem:

• Equipamentos principais e linhas de processo;

• Vazões e balanços de massa/energia;

• Pressões e temperaturas operacionais;

• Relações entre subsistemas (intertravamentos, bypasses).

📗 O SFD e o P&ID devem manter coerência entre si, garantindo rastreabilidade lógica.

4. Desenhos ortográficos e isométricos

4.1. Ortográficos (Plantas e cortes)

São desenhos bidimensionais que representam a implantação física da tubulação dentro da planta industrial.
Mostram layout geral, cotas principais, interferências e suportes.

• Produzidos a partir de softwares CAD/3D (E3D, AutoCAD Plant 3D, SmartPlant).

• Contêm informações sobre coordenadas, altitudes e direções.

• Servem de base para análises de interferência e planejamento de montagem.

📘 Referência: Piping Handbook, B.14 – Physical Design Drawings.

4.2. Isométricos

Os desenhos isométricos são o elo entre o projeto e a fabricação.
Eles traduzem o P&ID em uma representação tridimensional e autossuficiente, contendo todos os dados necessários para fabricação, montagem e inspeção.

Conteúdo típico de um isométrico:

• Número da linha e tag (ex.: 6”–150#–A106–Gr.B);

• Coordenadas e dimensões reais;

• Lista de materiais (BOM – Bill of Materials);

• Detalhes de solda e chanfro (ASME B16.25);

• Indicação de teste e fluido de projeto;

• Pesos, ângulos e observações de campo.

Benefícios:

• Visualização clara do percurso;

• Redução de erros em corte e montagem;

• Uso direto para análise de tensões e geração de spools.

📗 Referência: Piping Handbook, Fig. B1.3 – Typical Piping Isometric Drawing.

5. Spool Sheets (Detalhes de fabricação)

Após o isométrico, são gerados os spool drawings — desenhos de cada segmento de tubulação pré-fabricado em oficina.

5.1. Conteúdo de um spool sheet

• Dimensões completas de cada junta;

• Identificação de materiais;

• Tipo de solda (SMAW, GTAW, etc.);

• Procedimentos de inspeção e teste;

• Código de rastreabilidade e lote;

• Requisitos de pintura e identificação.

Cada spool é limitado pelo tamanho de transporte e montagem, garantindo praticidade logística e montagem modular.

📘 Referência: Piping Handbook, Fig. B1.4 – Typical Spool Detail Sheet.

6. Listas de materiais (Material Take-Off – MTO)

A MTO é o inventário quantitativo e qualitativo de todos os componentes do sistema.

6.1. Estrutura de uma MTO

Item Descrição Material Norma Qtde Observações 001 Tubo 6” Sch 40 ASTM A106 Gr.B ASME B36.10 12 m — 002 Flange WN 6” 300# ASTM A105 ASME B16.5 4 un Raised Face 003 Curva 90° LR ASTM A234 WPB ASME B16.9 2 un —

Essas listas são fundamentais para:

• Planejamento de compras (Procurement);

• Controle de estoque e rastreabilidade;

• Planejamento de fabricação e montagem.

7. Especificações de projeto

As Design Specifications e Procurement Specifications definem as bases normativas e de desempenho de todo o sistema.

7.1. Design Specification

Conforme o Piping Handbook e ASME Section III, a Design Specification deve incluir:

• Fronteiras do sistema (escopo e limites);

• Condições de operação (pressão, temperatura, fluido);

• Classe de tubulação e código aplicável (ASME B31.3, B31.1 etc.);

• Materiais e tratamentos térmicos;

• Edição do código e addenda aplicáveis;

• Requisitos ambientais e de corrosão.

📘 Ref.: Piping Handbook, p. B.13, linhas 48–60.

7.2. Procurement Specification

Define como os materiais e componentes serão adquiridos e testados:

• Escopo do fornecimento;

• Códigos e normas aplicáveis (ASME, ASTM, MSS);

• Ensaios de recebimento (PMI, RT, UT, PT);

• Documentação exigida (MTR, certificados de teste, datasheets);

• Requisitos de embalagem e entrega.

📗 Ref.: Piping Handbook, p. B.13, linhas 64–71.

8. Erection Specification (Especificação de montagem)

A Erection Specification é o documento que guia o campo durante a instalação.
Ela define os requisitos de montagem, soldagem, ensaio, pintura, isolamento e documentação.

Deve incluir:

• Códigos e padrões de montagem (ASME B31.3, AWS D1.1, MSS SP-58);

• Sequência de montagem e alinhamento;

• Inspeções de campo (fit-up, NDE, teste hidrostático);

• Documentação exigida (relatórios, as-built, certificados).

📘 Ref.: Piping Handbook, B.13 – Erection Specification, linhas 73–79.

9. Diagramas de suporte e interferência (Supports & Composite Drawings)

Esses documentos representam a interação da tubulação com estruturas, equipamentos e sistemas adjacentes.

• Incluem detalhes de suportes fixos, guias, molas e ancoragens (MSS SP-69, SP-58);

• Mostram interferências com estruturas, cabos e dutos;

• Gerados a partir de modelos 3D CAD (E3D, SmartPlant, PDMS).

• Usados para coordenação multidisciplinar (piping, civil, elétrico, HVAC).

📗 Ref.: Piping Handbook, B.14 – Generic Design Considerations.

10. Controle de revisões e rastreabilidade documental

A rastreabilidade é parte crítica da conformidade.
Cada documento deve possuir:

• Número único e título descritivo;

• Data e revisão atual;

• Responsáveis técnico e de verificação;

• Histórico de revisões (Rev. A, B, C...);

• Controle eletrônico via sistema EDMS (ex.: SmartPlant Foundation, Documentum).

📘 Em projetos ASME Section III, cada documento é vinculado a um Design Specification e controlado sob QA Nuclear.

11. Inter-relação entre os documentos

A coerência entre P&ID, isométricos e especificações é obrigatória.

Exemplo de rastreabilidade:

• O P&ID define a válvula V-101 (Globo, 2”, 600#, A105).

• O isométrico mostra sua posição e orientação.

• A lista de materiais especifica sua quantidade e fornecedor.

• A procurement spec determina como ela será testada e certificada.

• O data book final comprova sua conformidade normativa.

Essa estrutura garante integridade e repetibilidade técnica — pilares da engenharia de qualidade.

12. Conclusão

Os documentos de projeto são a espinha dorsal da engenharia de tubulações.
Cada folha, cada símbolo e cada linha representam decisões técnicas que impactam diretamente a segurança, o custo e a confiabilidade da planta.

O domínio desses documentos diferencia o engenheiro projetista júnior do engenheiro de tubulação sênior, capaz de:

• Ler e revisar P&IDs criticamente;

• Correlacionar isométricos e especificações;

• Identificar inconformidades antes da montagem;

• Gerenciar documentação conforme ASME e ISO.

Um sistema de piping bem documentado é aquele que pode ser construído, testado e operado com confiança.
